金属製品のプラスチック化

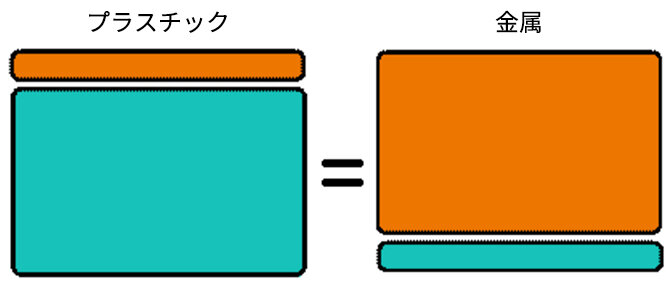

金属製品をプラスチック化する場合、一番気をつけなければならないことは、金属とプラスチックの弾性率の違いによる製品の剛性の低下です。
しかし、剛性については、たとえば曲げ剛性については弾性率×I （断面2次モーメント）で示されますから、プラスチック成形品の断面形状の変更や肉厚を増すことによって、金属製品と同等の剛性を得ることが出来ます。

0.8mmの鋼板（弾性率：206,000MPa）をABS樹脂(弾性率：2,030MPa)で製品化する場合を想定すると、同じ剛性をもたせる場合、3.7mmの厚みにすることにより、鋼板と同じ剛性の製品を得ることが出ます。実際には、断面二次モーメントは断面の形状により大きく変わりますから、リブ構造を採ることにより、この肉厚は、2.5～3.0mm以下にすることも可能となります。
しかし、一般的に成形品は複雑な（断面）形状をしている場合が多いため、剛性（荷重/たわみ量）のより正確な予測には、FEM（有限要素解析）の利用が望まれます。また用途によっては、クリープ、疲労、耐薬品性を考慮する必要があります。

ご注意

当社は、当社材料のご使用や、または、当社が提案したいかなる情報のご利用による御社製品の品質や安全性を保証するものではありません。
御社ご自身により、御社製品への適合性を判断してください。法規制や工業所有権等にも充分にご注意ください。
