抜き勾配
成形品の金型キャビティからの離型を容易にするためには、成形品の抜き勾配が重要です。
抜き勾配や金型キャビティの表面仕上が適切でない場合は、型開きが不可能になったり、突き出しの際に成形品に割れ、カジリなどの不良を生ずることが多くなります。
抜き勾配や金型キャビティの表面仕上が適切でない場合は、型開きが不可能になったり、突き出しの際に成形品に割れ、カジリなどの不良を生ずることが多くなります。
抜き勾配の値は、 下記の事項を考慮して決めることが大切です。
- 材料の特性（成形収縮率、剛性および潤滑性）
- 成形品の形状・構造（型開き方向の成形品の高さ、成形品の肉厚）
- 金型の構造（突き出しの方向）
- 金型の精度（成形品の抜き方向の金型キャビティ面の仕上の程度）
- 成形条件（型内樹脂圧）
一般的には1～2゜の抜き勾配が適当ですが、抜き勾配がとりにくい場合でも最小0.5゜が目安となります。 抜き勾配の小さい成形品の場合には、過剰充填を避けることが必要です。
金型表面シボ加工の場合、シボの探さが10μにつき勾配は 1゜大きくしてください。

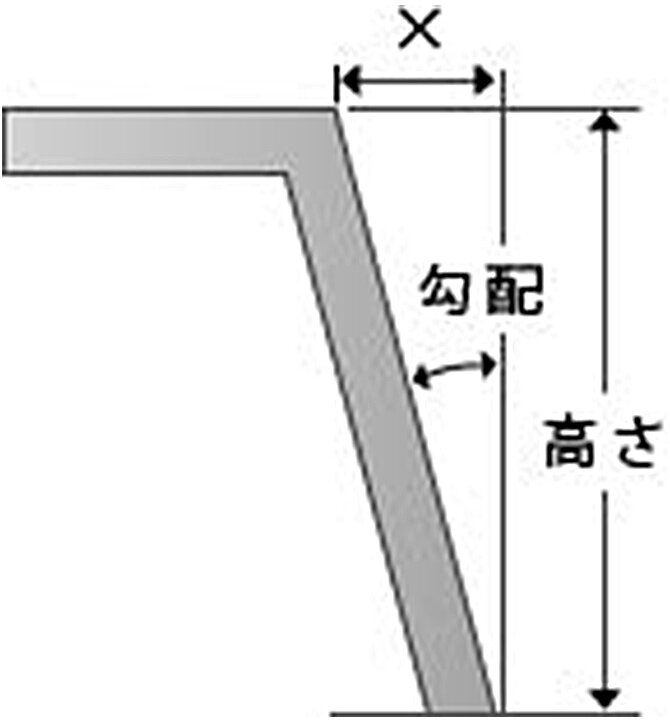

抜き勾配 寸法早見表
（ X : mm ）
| 高さ (mm) | 勾配 | ||||||
|---|---|---|---|---|---|---|---|
| 1/4゜ | 1/2゜ | 2゜ | 3゜ | 4゜ | 4゜ | 5゜ | |
| 25 | 0.11 | 0.22 | 0.44 | 0.87 | 1.31 | 1.74 | 2.19 |
| 50 | 0.22 | 0.44 | 0.88 | 1.75 | 2.62 | 3.50 | 4.37 |
| 75 | 0.33 | 0.65 | 1.31 | 2.62 | 3.93 | 5.24 | 6.56 |
| 100 | 0.44 | 0.87 | 1.75 | 3.49 | 5.24 | 7.00 | 8.75 |
| 125 | 0.55 | 1.09 | 2.19 | 4.36 | 6.55 | 8.74 | 10.94 |
| 150 | 0.66 | 1.31 | 2.63 | 5.24 | 7.86 | 10.49 | 13.12 |
| 175 | 0.77 | 1.52 | 3.06 | 6.11 | 9.17 | 12.23 | 15.31 |
| 200 | 0.88 | 1.74 | 3.50 | 6.98 | 10.48 | 13.98 | 17.50 |
| 225 | 0.99 | 1.96 | 3.94 | 7.85 | 11.79 | 15.73 | 19.68 |
| 250 | 1.10 | 2.18 | 4.38 | 8.73 | 13.10 | 17.48 | 21.87 |
| 275 | 1.21 | 2.39 | 4.81 | 9.60 | 14.41 | 19.22 | 24.06 |
| 300 | 1.32 | 2.61 | 5.25 | 10.47 | 15.72 | 20.97 | 26.24 |
