CAE解析サービス
より効率的な商品開発をCAEサービスでお手伝いします。
CAE(Computer Assisted Engineering)のメリット
- 商品サイクル短縮化
- より軽薄短小へ
- コストダウンの限界を追求
成形品のCADデータをご提供頂き、弊社にて解析を実施した上で、結果をご報告いたします。
貴社内にて解析をされる場合は、弊社の樹脂物性データを主要なCAEソフトウェアのフォーマットでご提出いたします。

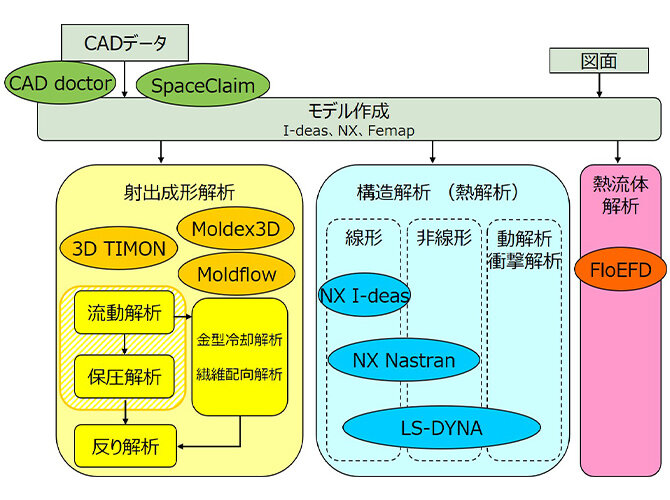

ソフトウェア構成
様々な出力結果例
流動解析

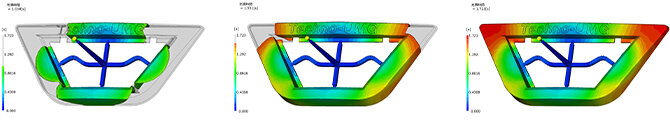

射出成形解析例: 金型内での樹脂充填挙動
充填解析
充填解析を行うことにより、以下の予測が可能です。
- キャビティ内の樹脂流動パターン、ウェルド位置
- 成形時の型締め力、充填圧、充填の可否
- 圧力分布、温度分布の予測

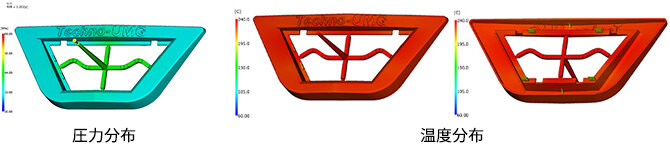

圧力分布、温度分布の予測例
金型冷却・反り解析
金型冷却解析
金型冷却配管・冷却条件を考慮した冷却解析を行います。
成形サイクル短縮、反り・ヒケの低減をサポートします。
箱形状の金型表面温度分布(射出後50秒経過)

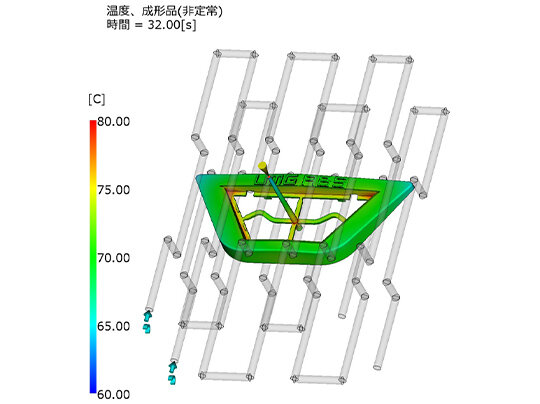

取り出し時の成型品表面温度

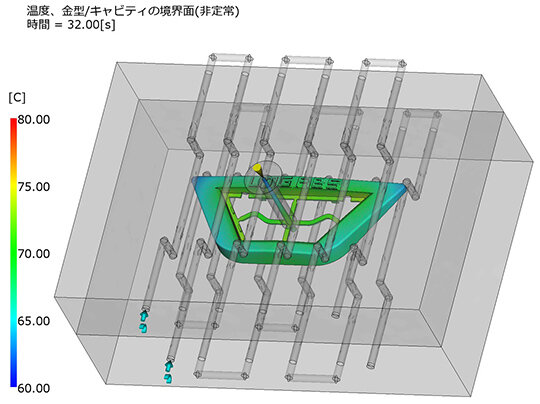

取り出し時の金型表面温度
金型温度分布を利用した反り解析
金型冷却解析により得られた型温度分布データを使用し、そり解析を行う事が可能です。
金型要因の反りが支配的な場合に有効です。

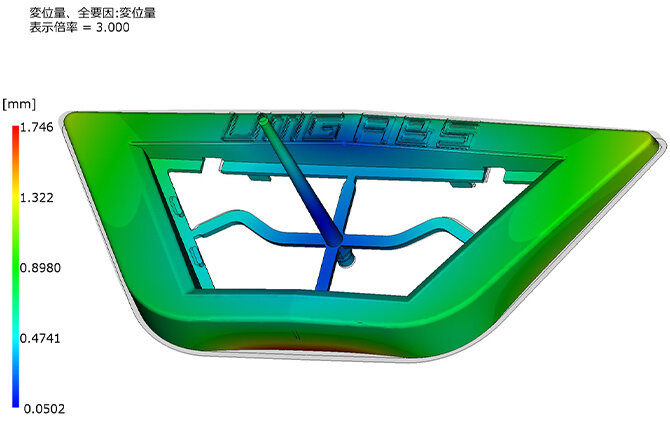

箱形状の内反り検証(上記の金型冷却解析結果を使用)
応力解析
- 応力変形解析
成型品の所定位置に荷重、強制変位をかけた場合の応力分布、変位分布を予測します。 - 熱応力解析
温度変化に伴う、異種材料界面間の熱応力を予測します。 - クリープ変形解析
長期にわたって荷重がかかる場合の、永久変形(クリープ変形)を予測します。
応力変形解析例:疲労試験を模した解析

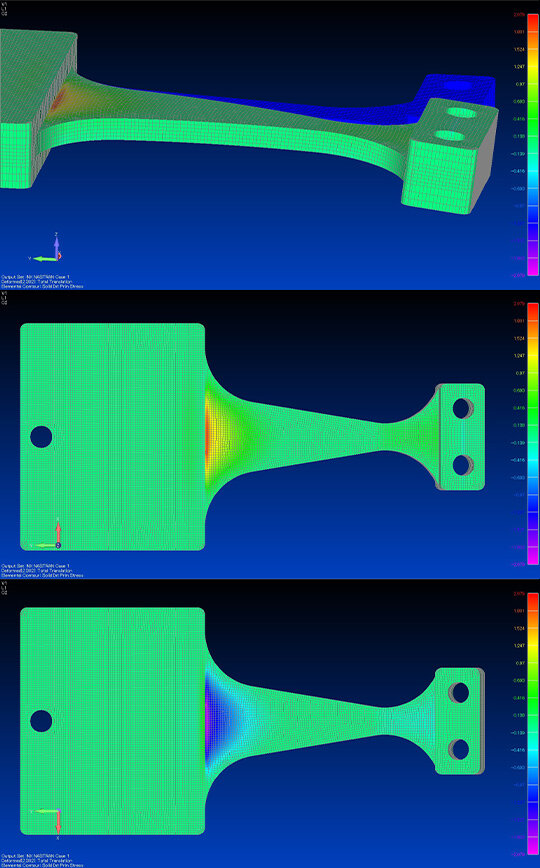

応力分布図

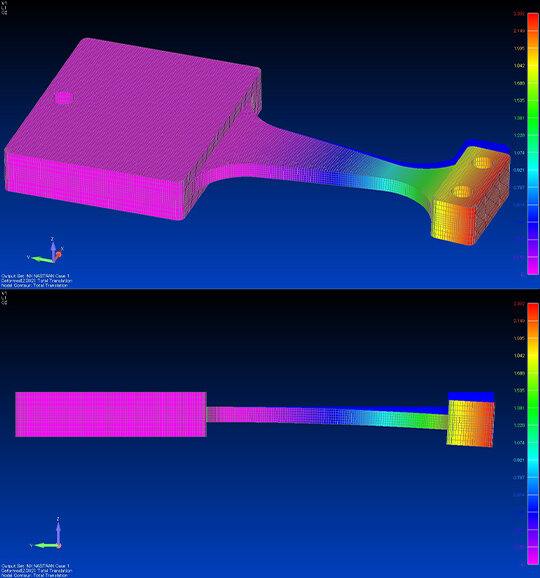

変位分布図
